সিমেন্টের সজ্ঞা, সিমেন্ট উৎপাদনের মূলনীতি ও প্রস্তুত প্রনালী বিস্তারিত

সিমেন্টের সংজ্ঞা:

সিলিকা, অ্যালুমিনা ও আয়রন অক্সাইডের মিশ্রণকে উচ্চ তাপে উত্তপ্ত করলে যে চূর্ণাকার পদার্থ পাওয়া যায়, যা পানির উপস্থিতিতে রাসায়নিক প্রক্রিয়ায় জমাট বেঁধে পাথরের ন্যায় কঠিন পদার্থে পরিণত হয় তাকেই সিমেন্ট বলে।

১. কাঁচামাল ও তাদের ভূমিকা:

• ক্যালসিয়ামযুক্ত উপাদান (Calcareous): চুনাপাথর (CaCO₃), যা উত্তপ্ত হয়ে চুন বা ক্যালসিয়াম অক্সাইড (CaO, প্রায় ৬০%–৬৭%) সরবরাহ করে।
• কাদামাটিযুক্ত উপাদান (Argillaceous): কাদামাটি বা শেল, যা সিলিকা (SiO₂, ১৭%–২৫%), অ্যালুমিনা (Al₂O₃, ৩%–৮%) এবং আয়রন অক্সাইড (Fe₂O₃, ০.৫%–৬%) সরবরাহ করে।
• জিপসাম (CaSO₄·2H₂O): সিমেন্ট পানিতে মেশানোর পর তাৎক্ষণিক জমাট বাঁধা রোধ করার জন্য রিটার্ডার (Retarder) হিসেবে ২%–৩% যোগ করা হয়।

পোর্টল্যান্ড সিমেন্ট প্রস্তুতি তিন ধাপে ঘটে –

১ম ধাপ – কাঁচামাল প্রস্তুতি: পোর্টল্যান্ড সিমেন্ট প্রস্তুতির জন্য প্রয়োজনীয় কাঁচামাল দুটি পদ্ধতিতে প্রস্তুত করা হয়।

• ক) সিক্ত পদ্ধতি: ক্যালসিয়াম সমৃদ্ধ কাঁচামালকে প্রথমে আবর্তক চূর্ণক ও পরবর্তী ধাপে বল মিলের সাহায্যে মিহি চূর্ণে পরিণত করে প্রাপ্ত চূর্ণকে ওয়াস মিল যন্ত্রে পানি দ্বারা ধৌত করে এই সিক্ত উপাদানের সাথে নির্দিষ্ট অনুপাতে অন্যান্য কাঁচামাল যোগ করে স্লারি (Slurry) উৎপন্ন করা হয় এবং নির্দিষ্ট ট্যাঙ্কে জমা রাখা হয়।
• খ) শুষ্ক পদ্ধতি: পোর্টল্যান্ড সিমেন্ট প্রস্তুতিতে ব্যবহৃত প্রধান দুই কাঁচামাল – ক্যালকেরিয়াস ও আরজেলেসিয়াস জাতীয় পদার্থকে সংগ্রহ করে পৃথক পৃথকভাবে প্রথমে আবর্তক চূর্ণক ও পরে বল মিলের সাহায্যে চূর্ণীভূত করা হয়। এরূপে প্রাপ্ত মিহিচূর্ণকে মিশ্রণকারী যন্ত্রের সাহায্যে নির্দিষ্ট অনুপাতে মিশিয়ে ‘র মিল’ নামক সমসত্ত্ব মিশ্রণ তৈরি করে নির্দিষ্ট ট্যাংকে জমা রাখা হয়।

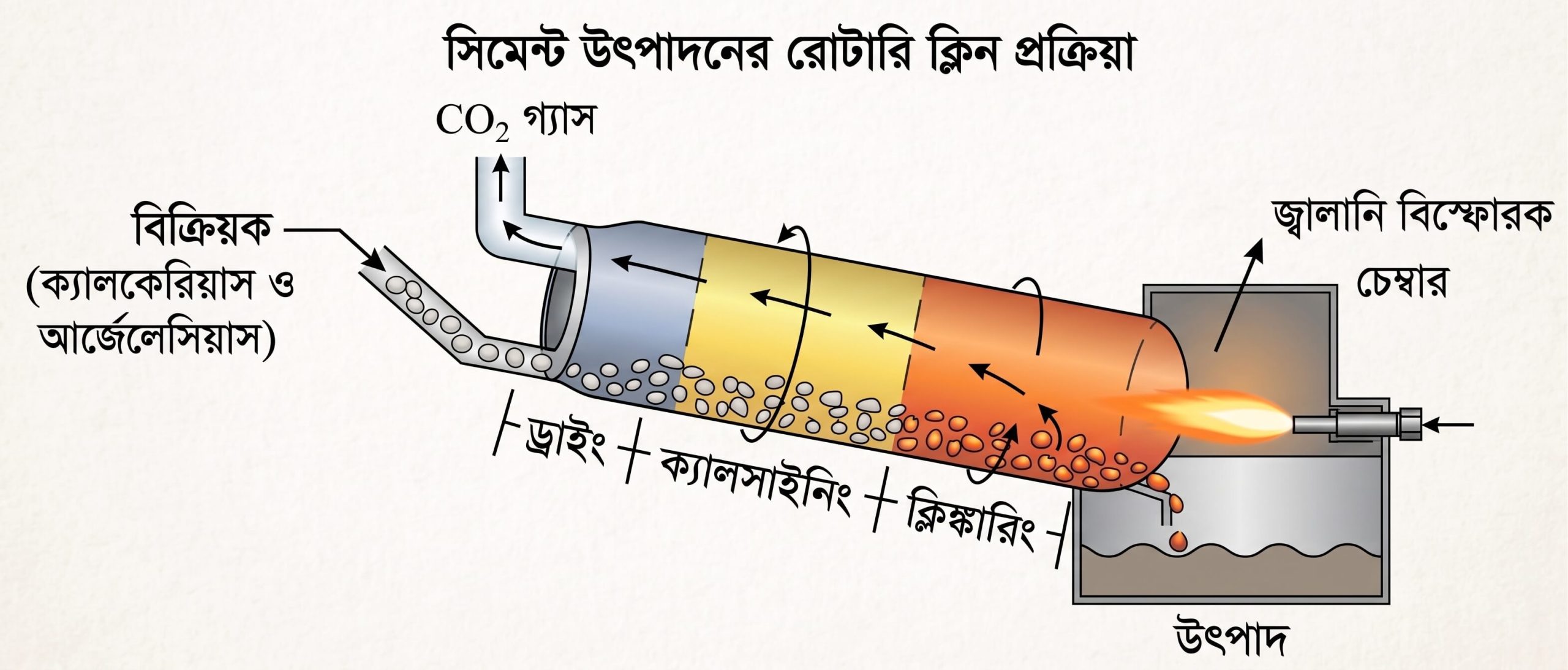

২য় ধাপ – ভস্মীকরণ: চুনাপাথর ও কাদামাটির সমসত্ত্ব মিশ্রণকে (Wet বা Dry পদ্ধতিতে প্রস্তুত স্লারি বা র-মিল) একটু ঢালু ঘূর্ণায়মান চুল্লির উচ্চ প্রান্ত দিয়ে প্রবেশ করানো হয়। উপাদানগুলো নিচের দিকে নামার সাথে সাথে বিভিন্ন তাপমাত্রায় নিম্নোক্ত বিক্রিয়াগুলো সম্পন্ন হয়:

• ক্যালসিনেশন ধাপ (৮০০°–১০১০°C): চুনাপাথর বিয়োজিত হয়ে ক্যালসিয়াম অক্সাইড ও কার্বন ডাই-অক্সাইড তৈরি করে:
  CaCO₃ → CaO + CO₂
  একই সময়ে কাদামাটি থেকে আর্দ্রতা দূর হয়ে সিলিকা, অ্যালুমিনা ও আয়রন অক্সাইড মুক্ত অবস্থায় আসে।
• ক্লিঙ্কারিং বা সিন্টারিং ধাপ (১৩৫০°–১৪৫০°C): এই সর্বোচ্চ তাপীয় অঞ্চলে ক্ষারকীয় ক্যালসিয়াম অক্সাইড অম্লীয় অক্সাইডগুলোর সাথে যুক্ত হয়ে চারটি প্রধান খনিজ যৌগ (Bogue’s Compounds) গঠন করে এবং ছোট ছোট মার্বেলের আকারের কালচে-ধূসর ক্লিঙ্কার (Clinker) তৈরি করে:
  ডাইক্যালসিয়াম সিলিকেট গঠন:
  2CaO + SiO₂ → 2CaO·SiO₂ (C₂S)
  ট্রাইক্যালসিয়াম সিলিকেট গঠন:
  3CaO + SiO₂ → 3CaO·SiO₂ (C₃S)
  ট্রাইক্যালসিয়াম অ্যালুমিনেট গঠন:
  3CaO + Al₂O₃ → 3CaO·Al₂O₃ (C₃A)
  টেট্রাক্যালসিয়াম অ্যালুমিনোফেরাইট গঠন:
  4CaO + Al₂O₃ + Fe₂O₃ → 4CaO·Al₂O₃·Fe₂O₃ (C₄AF)

৩য় ধাপ – শীতলীকরণ, চূর্ণীকরণ ও জিপসামের ভূমিকা: কিলন থেকে নির্গত প্রায় ১০০০°C তাপমাত্রার ক্লিঙ্কারকে দ্রুত বাতাসে ঠান্ডা করা হয়, যাতে খনিজগুলোর রাসায়নিক স্থিতিশীলতা অক্ষত থাকে। ঠান্ডা ক্লিঙ্কারের সাথে ২%–৩% জিপসাম (CaSO₄·2H₂O) মিশিয়ে বল মিলে (Ball Mill) অতিসূক্ষ্ম পাউডারে পরিণত করা হয়। জিপসাম না দিলে পানির সংস্পর্শে আসা মাত্র কয়েক মিনিটের মধ্যে অস্বাভাবিক দ্রুত শক্ত (Flash Set) হয়ে যেত, ফলে নির্মাণকাজে সিমেন্ট ব্যবহার করার আগেই অকেজো হয়ে যেত। জিপসাম C₃A-এর সাথে বিক্রিয়া করে ক্যালসিয়াম সালফো-অ্যালুমিনেট (Ettringite) তৈরি করে প্রাথমিক জমাট বাঁধার সময়কে প্রায় ৩০ মিনিট থেকে ১ ঘণ্টা পর্যন্ত পিছিয়ে দেয়।

সিমেন্টে পানি মেশানোর সাথে সাথে ক্লিঙ্কারের বোগস্ যৌগগুলোর (Bogue’s compounds) তীব্র তাপোৎপাদী আর্দ্রবিশ্লেষণ ও যোজন বিক্রিয়া (Hydration) শুরু হয়।

• সেটিং (Setting): সিমেন্ট পেস্টের তরল বা নমনীয় রূপ নষ্ট হয়ে প্রাথমিক শক্ত রূপ ধারণ করা।
• হার্ডেনিং (Hardening): সময়ের সাথে সাথে স্ফটিক জালক তৈরির মাধ্যমে কাঠামোর পাথরের মতো নিরেট ও ভারবহন ক্ষমতা অর্জন করা।

ধাপভিত্তিক রাসায়নিক বিক্রিয়াসমূহ:

1. প্রাথমিক সেটিং ও এট্রিনগাইট গঠন (C₃A-এর বিক্রিয়া: প্রথম কয়েক ঘণ্টা): পানির সংস্পর্শে এসে ট্রাইক্যালসিয়াম অ্যালুমিনেট (C₃A) সবচেয়ে দ্রুত বিক্রিয়া করে। জিপসামের উপস্থিতিতে এটি লম্বা সূঁচের মতো ক্যালসিয়াম সালফো-অ্যালুমিনেট বা এট্রিনগাইট (Ettringite) স্ফটিকের পাতলা আবরণ তৈরি করে, যা সিমেন্টকে তাৎক্ষণিক অনাকাঙ্ক্ষিত শক্ত (Flash set) হওয়া থেকে রক্ষা করে।
2. C-S-H জেল ও প্রাথমিক শক্তি অর্জন (C₃S-এর হাইড্রেশন: ১ম থেকে ৭ম দিন): ট্রাইক্যালসিয়াম সিলিকেট (C₃S) পানির সাথে বিক্রিয়া করে প্রচুর হাইড্রেশন তাপ নির্গত করে। এ সময় অনিয়তাকার ক্যালসিয়াম-সিলিকেট-হাইড্রেট (C-S-H জেল বা টোবারমোরাইট জেল) এবং স্ফটিকাকার পোর্টল্যান্ডাইট [Ca(OH)₂] গঠিত হয়। এই আঠালো C-S-H জেলই সিমেন্টের প্রাথমিক কাঠামোগত শক্তি (Early strength) নিশ্চিত করে।
3. দীর্ঘমেয়াদী হার্ডেনিং ও চূড়ান্ত শক্তি বৃদ্ধি (C₂S-এর হাইড্রেশন: ২৮ দিন ও তদূর্ধ্ব): ডাইক্যালসিয়াম সিলিকেট (C₂S) অত্যন্ত ধীরগতিতে পানির সাথে যুক্ত হয়ে অতিরিক্ত C-S-H জেল উৎপন্ন করে। এটি সিমেন্টের ভেতরের সূক্ষ্ম কৈশিক ছিদ্রগুলো (Capillary pores) বন্ধ করে কংক্রিটকে নিশ্ছিদ্র, জলরোধী এবং দীর্ঘস্থায়ী সর্বোচ্চ দৃঢ়তা (Ultimate strength) দান করে।
4. ফেরাইট যৌগের রূপান্তর (C₄AF-এর হাইড্রেশন): টেট্রাক্যালসিয়াম অ্যালুমিনোফেরাইট (C₄AF) তুলনামূলকভাবে ধীরগতিতে আর্দ্রযোজিত হয়ে আর্দ্র ক্যালসিয়াম অ্যালুমিনিয়াম ফেরাইট স্ফটিক তৈরি করে। এটি সিমেন্টের সামগ্রিক শক্তিতে সামান্য অবদান রাখলেও রাসায়নিক স্থিতিশীলতা ও সিমেন্টের রঙের ভারসাম্য বজায় রাখে।

আধুনিক অবকাঠামো উন্নয়নের মেরুদণ্ড হলেও সিমেন্ট উৎপাদন ও ব্যবহার বৈশ্বিক উষ্ণায়ন বৃদ্ধি এবং শ্রমিক ও সাধারণ মানুষের স্বাস্থ্যের ওপর মারাত্মক দীর্ঘমেয়াদী বিপর্যয় ডেকে আনছে।

পরিবেশগত বিপর্যয় ও বাস্তুতান্ত্রিক অবক্ষয়:

• বিশাল কার্বন ফুটপ্রিন্ট (CO₂ নিঃসরণ): বিশ্বের মোট মানবসৃষ্ট কার্বন ডাই-অক্সাইড নিঃসরণের প্রায় ৭%–৮% ঘটে সিমেন্ট শিল্প থেকে। চুল্লিতে চুনাপাথরের ক্যালসিনেশন (CaCO₃ → CaO + CO₂) এবং ১৪৫০°C তাপমাত্রা অর্জনে জীবাশ্ম জ্বালানি পোড়ানোর ফলে প্রতি ১ টন ক্লিঙ্কার উৎপাদনে প্রায় ০.৬ থেকে ০.৮ টন CO₂ বায়ুমণ্ডলে নির্গত হয়।
• বায়ুবাহিত ধূলিকণা ও গ্যাসীয় দূষণ: ক্লিঙ্কার তৈরি ও গ্রাইন্ডিংয়ের সময় প্রচুর অতিসূক্ষ্ম সিমেন্ট ডাস্ট (CaO ও SiO₂) বাতাসে ছড়ায়। এছাড়া কিলনের উচ্চ তাপে বাতাসের নাইট্রোজেন জারিত হয়ে নাইট্রোজেন অক্সাইড (NO_x) এবং জ্বালানির সালফার থেকে সালফার ডাই-অক্সাইড (SO₂) নির্গত হয়ে বায়ুমণ্ডলে ধোঁয়াশা ও অম্লবৃষ্টির সৃষ্টি করে।
• মাটির ক্ষারত্ব বৃদ্ধি ও উদ্ভিদের ক্ষতি: বাতাসে উড়ে আসা ক্ষারকীয় সিমেন্ট ধূলিকণা উদ্ভিদের পাতার ওপর আস্তরণ ফেলে স্টোমাটা (পত্ররন্ধ্র) বন্ধ করে দেয়, যা সালোকসংশ্লেষণ মারাত্মকভাবে ব্যাহত করে। জমিতে এই ধূলিকণা জমে মাটির স্বাভাবিক মান অস্বাভাবিক বাড়িয়ে অনুর্বর করে ফেলে।
• ভূমি ক্ষয় ও জলজ বাস্তুতন্ত্রের বিনাশ: কাঁচামালের যোগানে নির্বিচারে চুনাপাথর ও কাদার খনি খননের ফলে পাহাড় ও বন ধ্বংস হয় এবং সংলগ্ন জলাশয়ে খনিজ মিশ্রিত স্লারি মিশে জলজ প্রাণীর প্রজনন নষ্ট হয়।

জনস্বাস্থ্য ঝুঁকি ও ক্রনিক রোগ:

• সিলিকোসিস ও ক্রনিক শ্বাসতন্ত্রের ব্যাধি: সিমেন্টের কাঁচামাল ও ধূলিকণায় থাকা মুক্ত স্ফটিকাকার সিলিকা (SiO₂) নিঃশ্বাসের সাথে ফুসফুসে প্রবেশ করে। দীর্ঘদিন সংস্পর্শে থাকলে ফুসফুসের টিস্যু স্থায়ীভাবে শক্ত হয়ে মারাত্মক ও দুরারোগ্য সিলিকোসিস (Silicosis), ক্রনিক ব্রঙ্কাইটিস এবং ফুসফুসের ক্যান্সারের ঝুঁকি তৈরি হয়।
• হেক্সাভ্যালেন্ট ক্রোমিয়াম (Cr⁶⁺) ও সিমেন্ট একজিমা: কাঁচামালে অশুদ্ধি হিসেবে থাকা ক্রোমিয়াম উচ্চ তাপে বিষাক্ত হেক্সাভ্যালেন্ট ক্রোমিয়ামে (Cr⁶⁺) রূপান্তরিত হয়। এটি ত্বকে প্রবেশ করে অ্যালার্জিক কন্টাক্ট ডার্মাটাইটিস বা ‘সিমেন্ট একজিমা’ সৃষ্টি করে, যা ত্বকে গভীর ও স্থায়ী ক্ষতের জন্ম দেয়।
• তীব্র ক্ষারীয় দাহ (Chemical Burns): কাঁচা সিমেন্টে পানি মেশালে ক্যালসিয়াম হাইড্রক্সাইড [Ca(OH)₂] উৎপন্ন হয়ে পেস্টের মান ১২ থেকে ১৩-এ পৌঁছে যায়। সরাসরি চামড়ায় লাগলে এই তীব্র ক্ষার ত্বকের গভীরে ঢুকে কোষ ক্ষয় করে এবং গভীর থার্ড-ডিগ্রি রাসায়নিক পোড়া তৈরি করে।
• চোখের কর্নিয়ার স্থায়ী ক্ষতি: সিমেন্টের ক্ষারীয় গুঁড়া চোখে পড়লে দ্রুত চোখের আর্দ্রতার সাথে বিক্রিয়া করে কর্নিয়া ঝাপসা করে দেয়, যা তাৎক্ষণিক চিকিৎসা না পেলে অন্ধত্বের কারণ হতে পারে।

যেসব সিমেন্ট পানির সাথে রাসায়নিক বিক্রিয়ার মাধ্যমে জমাট বাঁধে এবং শক্ত হওয়ার পর পানির নিচেও সম্পূর্ণ অদ্রবণীয় ও টেকসই থাকে, সেগুলোকে হাইড্রোলিক সিমেন্ট (Hydraulic Cement) বলে।

পোর্টল্যান্ড সিমেন্টকে মূলত নিচের কারণগুলোর জন্য হাইড্রোলিক সিমেন্ট বলা হয়:

• পানির সাথে আর্দ্রযোজন (Hydration) বিক্রিয়া: পোর্টল্যান্ড সিমেন্টে পানি মেশালে বাতাসের কোনো প্রয়োজন হয় না; বরং সিমেন্টে উপস্থিত ক্যালসিয়াম সিলিকেট ও অ্যালুমিনেট যৌগগুলো সরাসরি পানির সাথে তীব্র রাসায়নিক বিক্রিয়ায় অংশ নেয়।
• অদ্রবণীয় কেলাস জালক গঠন: বিক্রিয়ার ফলে পানিতে অদ্রবণীয় ক্যালসিয়াম-সিলিকেট-হাইড্রেট (C-S-H জেল), ক্যালসিয়াম হাইড্রোক্সাইড [Ca(OH)₂] এবং সালফো-অ্যালুমিনেট কেলাস সৃষ্টি হয়। এই সূক্ষ্ম কেলাসগুলো পরস্পরের ভেতর প্রবিষ্ট হয়ে একটি নিরেট ত্রিমাত্রিক বন্ধন গঠন করে, যা সিমেন্টকে পাথরের মতো শক্ত করে তোলে।
• পানির নিচে জমাট বাঁধা ও স্থায়িত্ব: উৎপন্ন যৌগগুলো পানিতে দ্রবীভূত হয় না। ফলে পোর্টল্যান্ড সিমেন্ট খোলা বাতাসের পাশাপাশি সরাসরি পানির নিচেও নির্বিঘ্নে জমাট বাঁধতে পারে এবং সময়ের সাথে সাথে এর ভারবহন ক্ষমতা বাড়তেই থাকে।

পানির সাথে বিক্রিয়ার মাধ্যমে শক্ত কাঠামো গঠন করা এবং পানির সংস্পর্শে বা পানির নিচেও দৃঢ়তা ধরে রাখার এই বৈশিষ্ট্যের কারণেই পোর্টল্যান্ড সিমেন্ট একটি উৎকৃষ্ট হাইড্রোলিক সিমেন্ট।
